河南信阳董家新中式别墅

图纸编号000015
土建造价45.00 万元
建筑面积286.31 ㎡
占地面积158.00 ㎡
面　　宽14.00 米
进　　深11.90 米
开间数量3 开间
卧室数量5 间
建筑层数2 层
建筑风格新中式
结构形式砖混结构
所在城市河南省/信阳市
建筑特征坡屋顶，有庭院，3开间，5卧室

动态视频

项目简介

项目位于河南，基地西、南两侧是村内道路，东、北两侧是邻居家住宅。业主对堂屋有需求，但是位置没有明确要求。除此之外，需要能容纳12人就餐的餐厅。综合业主要求和场地情况，建筑选择新中式风格。

平面图

客厅、餐厅采用开放式布局，南北通透的格局让居住体验极佳。业主对堂屋位置没有要求，考虑到上香问题，堂屋需要预留排烟孔，因此堂屋布置在东北侧。老人房位于东南侧，配有独立卫生间。老人房空间向外延伸，增加造型层次的同时，扩大使用面积。二层以起居功能为主，整层共有四间卧室，主卧与一层布局一致。考虑到逢年过节接待亲朋时会有抽烟的问题，棋牌室布置在堂屋上空，与堂屋共用一个烟道。西南角露台丰富整体造型的同时，为业主及其家人提供观景场所。

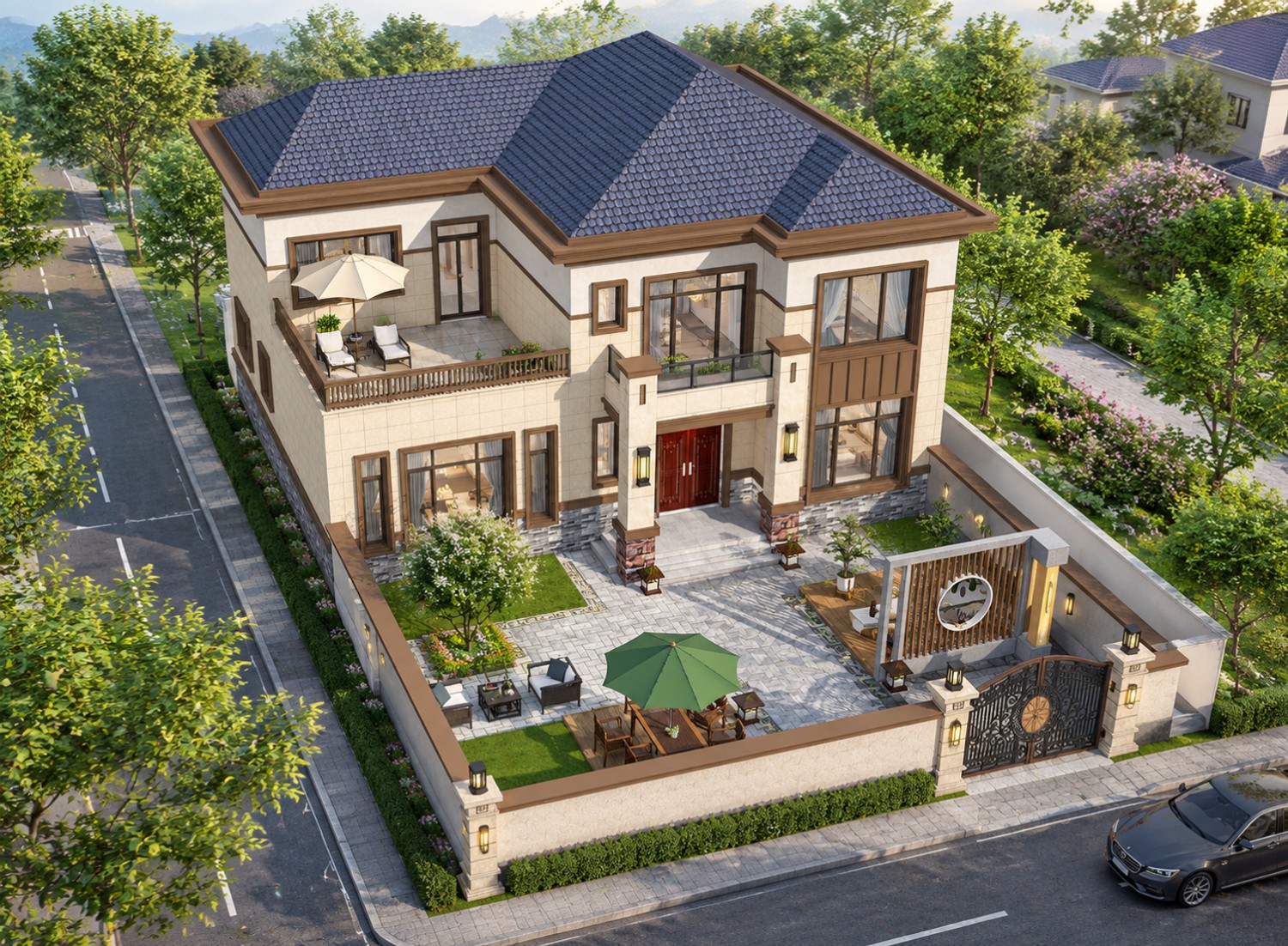

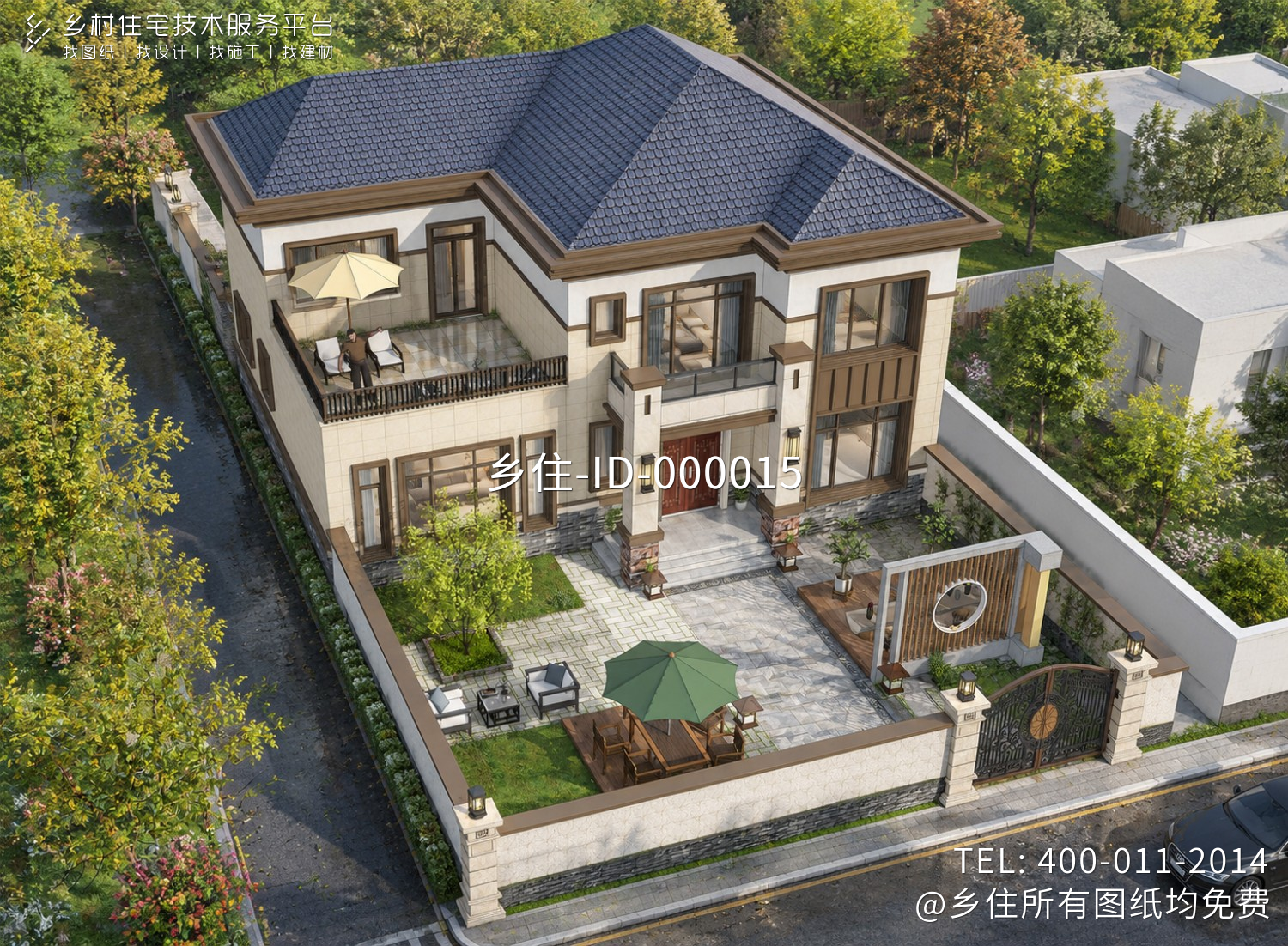

效果图

建筑偏向新中式风格，立面以暖色系为主，窗框以及建筑分界线采用棕色，棕色的使用让整体色调更加舒适。建筑分界线选择二层中间部分，让造型与传统建筑相比具有变化。由于玄关面积较小，二层次卧占据客厅上方的一定面积。造型方面为了保证入户门位于正中，将次卧窗户分为两个部分，同时门厅进行特殊处理，保证门厅位于视觉中心。

立面图

客厅位置落地窗分为三段式，条窗的使用让客厅位置精致美观，如此设计也保证了室内具有足够采光面。院门后方布置镂空影壁，造型上前后有所呼应。两处休息平台相对，分别以木质建材和石材两种材质区分。不同感觉的休息平台给业主及其家人多样享受。
